- 產品型號：60290306
- 頻率：16~54MHZ

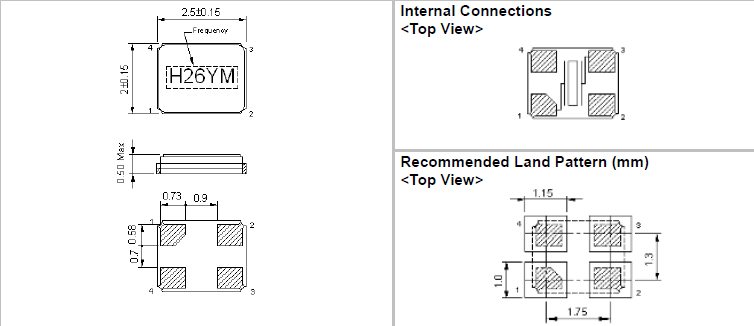

- 尺寸：2.5*2.0mm
- 產品介紹：小型貼片石英晶振,外觀尺寸具有薄型表面貼片型石英晶體諧振器,特別適用于有小型化要求的市場領域,比如智能手機,無線藍牙,平板電腦等電子數碼產品
-

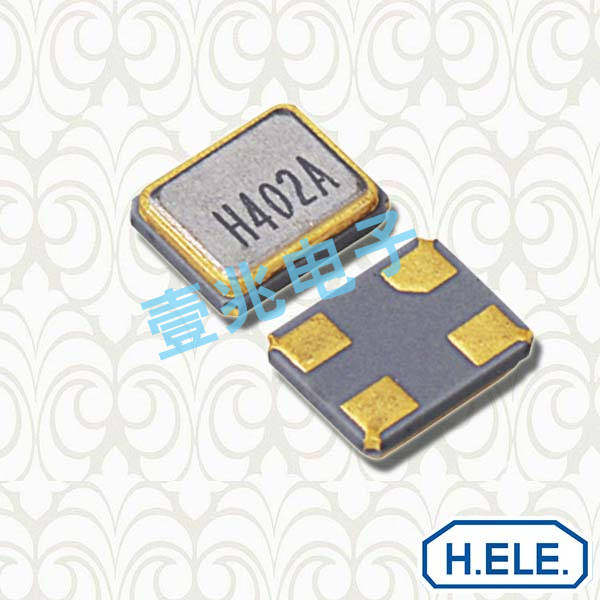

臺灣加高晶振,貼片晶振,HSX221SAK晶振
臺灣加高晶振,貼片晶振,HSX221SAK晶振,2520貼片晶振,1、石英晶振生產工序主要有晶片清洗、被銀、上架電膠、微調、封焊、撿漏、印字、老化、測試 2、石英晶振晶片清洗：清除石英晶振晶片表面的污物、油物，以保證被銀電極。被復良好牢固。清洗間有很多化學試劑,酒精、異丙醇、硫酸、硝酸、清洗液同時還有電爐烤箱，在晶振生產過程中應注意人身安全和設備安全。3、被銀：用真空鍍膜原理在潔凈的石英晶振晶片上蒸鍍薄銀層，形成引出電極，并使其頻率達到一定范圍 。采用蒸鍍微調： 被銀片頻率應滿足 f 0 +(50 至 1000ppm)的要求，采用離子微調：離子微調被銀片頻率應滿足 f 0 -(50 至 1200ppm)。
被銀機內部使用的標準頻率為 5.000(或 6.000) MHz,被銀后晶片上銀子的厚度=(1670*n* /fo-1670*n/f1)*1000000,厚度單位: Å全自動臺灣加高石英晶振晶片清洗技術：采用高壓噴淋清洗，兆聲振動的原理，一個全自動、清洗過程由PLC控制，由傳輸裝置、噴淋清洗段、噴淋漂洗段、風力吹水段等， 操作自動化程度高，除上下工件需要人工外，其余全部由設備自動完成。根據需要，對速度，溫度，時間等參數進行調整，使之最大限度的滿足工藝需要。能最大限度除去晶片污染物，并防止人工污染。
|
.jpg)
.jpg)
設計指導(1) 理想情況下,機械蜂鳴器應安裝在一個獨立于石英晶體諧振器器件的PCB板上。如果您安裝在同一個PCB板上,最好使用余量或切割PCB。當應用于PCB板本身或PCB板體內部時,機械振動程度有所不同。建議遵照內部板體特性。(2) 在設計時請參考相應的推薦封裝。(3) 在使用焊料助焊劑時,按JIS標準(JIS C 60068-2-20/IEC 60,068-2-20).來使用。(4) 請按JIS標準(JIS Z 3282, Pb 含量 1000ppm, 0.1wt% 或更少)來使用無鉛焊料。 存儲事項:(1) 在更高或更低溫度或高濕度環境下長時間保存晶振時,會影響頻率穩定性或焊接性。請在正常溫度和濕度環境下保存這些石英晶振產品,并在開封后盡可能進行安裝,以免長期儲藏。 正常溫度和濕度： 溫度：+15°C 至 +35°C,濕度 25 % RH 至 85 % RH (2) 請仔細處理內外盒與卷帶。外部壓力會導致卷帶受到損壞。
一般來說，微處理器的振蕩電路由考畢茲電路顯示派生如下：鎘和CG是外部負載電容，其中已建成的芯片組。Rf為具有200KΩ?1MΩ反饋電阻。它的內置芯片一般設置。Rd為限流電阻470Ω與1KΩ?。這個阻力是沒有必要的公共電路，但僅用于具有高電源電路。一個穩定的振蕩子電路需要的負電阻，其值應是晶振阻力的至少五倍。它可寫為|-R|>5的Rr。例如，為了獲得穩定的振蕩電路中，IC的負電阻的值必須小于？200Ω時的晶振電阻值是40Ω。負阻“的標準來評估一個振蕩電路的質量。在某些情況下，例如老化，熱變化，電壓變化，以及等等，電路可能不會產生振蕩的“Q”值是低的。
.jpg)
加高電子(H.ELE.)是晶振,石英晶振,有源晶振,SMD壓控振蕩器頻率組件的專業制造商，目前所提供的石英晶振(Crystal)，石英晶體振蕩器(Oscillator)生產及銷售規模居全臺領先地位。成立于1976年，藉由與日本DAISHINKU（KDS晶振）株式會社的合作，引進日本精密制程、產品設計技術及講究的質量管理工法，進而累積扎實的研發能力。我們擁有廣泛的產品規格及客制化服務，應用范圍涵蓋日常消費產品 (如:網絡與通訊產品、智能家庭和個人計算機)、高階工業產品和車用電子。臺灣加高晶振,貼片晶振,HSX221SAK晶振,2520貼片晶振
加高晶振產品技術方面，除了不斷提升,有源晶振,壓控振蕩器,貼片晶振的精密度及穩定性之外，我們更專注開發高溫度耐受性的產品、特殊應用領域的規格，并朝小型化開發設計，以滿足終端產品的發展趨勢。加高電子歷經近40年的經營，在追求技術及銷售之余，我們更竭力于環境的保護，投入綠色化產品及材料的開發，秉持『取之于社會，用之于社會』的理念，推動環保、節能及社會回饋等生活概念，期盼帶動我們企業的同仁、供貨商伙伴及客戶群參與并發起社會活動，共同創造美好、健康的未來。
.jpg)
加高2520無源晶振綠色產品之可靠度信息1. 無鉛產品可靠度及材質成份測試報告皆符合要求 2. 零部件/副資材/材料之材質皆有ICP測試數據 3. 所有包裝材歐盟包裝及廢包廢棄物指令(PPW) 4. 無鉛產品Solderability 符合IPC-JEDEC J-STD-002規范 5. 無鉛產品Solder Heat Resistance符合J-STD-020/MIL0STD-202 規范。臺灣加高晶振,貼片晶振,HSX221SAK晶振,2520貼片晶振
HELE加高晶振公司將有效率的使用自然資源和能源，以便從源頭減少廢物產生和排放。我們將在關注于預防環境和安全事故，保護公眾健康的同時，努力改進貼片石英晶體諧振器的操作。我公司將積極參與加強公眾環境、健康和安全意識的活動，提高公眾對普遍的環境、健康和安全問題的注意。加高晶振所有的經營組織都將積極應用國際標準以及適用的法律法規。為促進合理有效的公共政策的制訂實施加強戰略聯系。
