- 產品型號：26236892
- 頻率：32.768KHZ

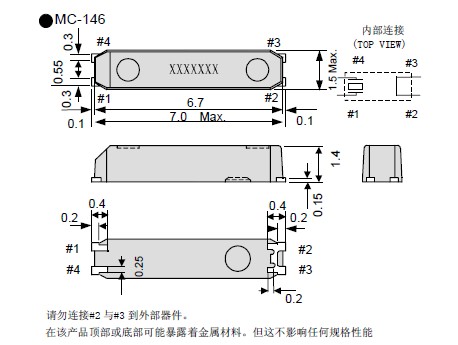

- 尺寸：7.0*1.5mm
- 產品介紹：超小型,薄型,質地輕的"Q13MC1461000100"表面貼片音叉型晶體諧振器,產品體積小,特別適用于有小型化要求的電子數碼產品市場領域,在移動通信領域得到了廣泛的應用,晶...
-

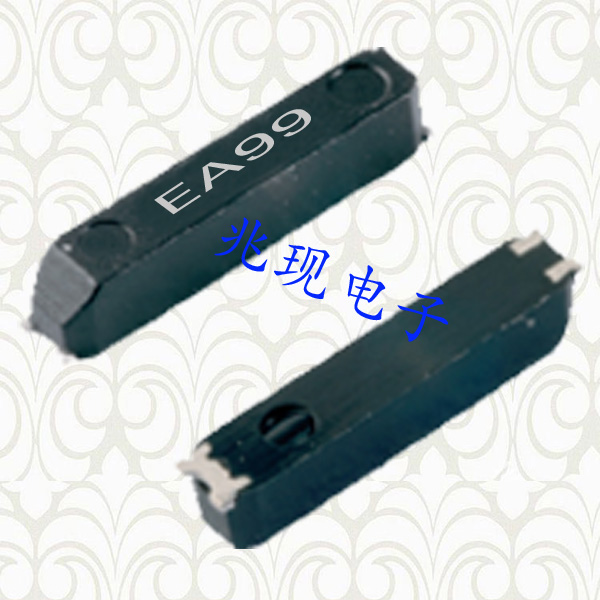

GPS導航晶振MC-146,愛普生無源晶振,耐用石英晶體,Q13MC1461000100
愛普生.jpg)
GPS導航晶振MC-146,愛普生無源晶振,耐用石英晶體,貼片表晶32.768K系列具有超小型,薄型,質地輕的表面貼片音叉型石英晶體諧振器,晶振產品本身具備優良的耐熱性,耐環境特性,"Q13MC1461000100"在辦公自動化,家電領域,移動通信領域可發揮優良的電氣特性,符合無鉛標準,滿足無鉛焊接的回流溫度曲線要求,金屬外殼的石英晶振使得產品在封裝時能發揮比陶瓷晶振外殼更好的耐沖擊性能.
.jpg)
| 項目 | 符號 | 規格說明 | 條件 | |
|---|---|---|---|---|
| 額定頻率范圍 | f_nom | 32.768kHz | 32kHz ～ 100kHz | 請聯系我們以便獲取其它可用頻率的相關信息。 |
| 儲存溫度 | T_stg | -55°C ～ +125°C | 裸存 | |
| 工作溫度 | T_use | -40°C ～ +85°C | ||
| 激勵功率 | DL | 1.0μW Max. | 工作激勵功率 0.5μW Max. | |
|
頻率公差 （標準） |
f_tol | ± 20 × 10-6,± 50 × 10-6 | ± 50 × 10-6,± 100 × 10-6 |
+25°C, DL=0.1μW |
| 拐點溫度 | Ti | +25°C ±5°C | ||
| 頻率溫度系數 | B | -0.04 × 10-6/ °C2 Max. | ||
| 負載電容 | CL | 7pF, 9pF, 12.5pF | 可指定 | |
| 串聯電阻（ESR） | R1 | 65kΩ Max. | 65kΩ ～ 25kΩ | |
| 串聯電容 | C1 | 1.9fF Typ. | 2.5fF ～ 0.6fF | |
| 分路電容 | C0 | 0.8pF Typ. | 1.2pF ～ 0.5pF | |
| 頻率老化 | f_age | ±3 ×10-6 / year Max. | ±5 ×10-6 / year Max. | +25°C,第一年 |
.jpg)
.jpg)
石英晶體在長時期的過高驅動功率下工作, 會有不穩定的現象. 隨著各類應用面的低消耗功率需求及產品小形化趨勢, 加上近幾年石英產品的技術大幅提升, 石英晶體"Q13MC1461000100"共振子的電氣阻抗值整體都下降而且穩定. 振蕩線路的設計不需要,也不應該提供過高的驅動能量在石英晶體共振子上面. 對于絕大部份的應用面而言, 振蕩線路提供 10 ~ 100 微瓦( microwatt)的最大功率(視石英共振子的尺寸及頻率而定)給石英共振子已足夠了.
愛普生1.jpg)
自70多年前成立愛普生繼續提供創新產品和服務基于其高效,緊湊和精確技術.所體現的“超視力”的企業口號,我們關注企業的創造力和挑戰精神世界各地超過客戶的期望與最終目標是成為一個不可或缺的公司為我們的客戶和社會.2016財年將愛普生25的第一年公司愿景、"Q13MC1461000100"指明公司的課程和描述,我們想要在十年.這個愿景下,我們的目標是建立在基礎我們多年來為我們創建一個新的連接年齡的人,與我們的事物和信息高效、緊湊、精密技術.
