- 產品型號：3460272
- 頻率：2.0MHZ~80.0MHZ

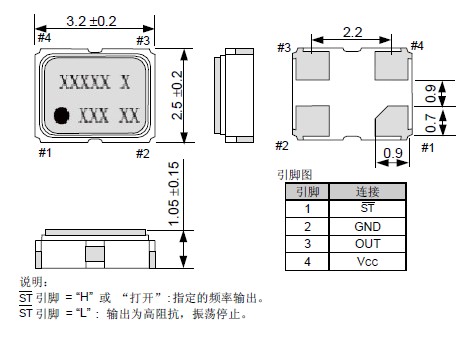

- 尺寸：3.2*2.5mm
- 產品介紹：3225mm體積石英晶體振蕩器,超小型,輕型貼片晶振,特別適用于目前高速發展的高端電子數碼產品.低消耗電流,高穩定性,精度高,低抖動,低功耗,覆蓋頻率范圍寬,主要應用于...
-
智能手機SG-310,普通有源晶振,愛普生晶振
愛普生.jpg)
智能手機SG-310,普通有源晶振,愛普生晶振,3225mm體積石英晶體振蕩器,超小型,輕型貼片晶振,特別適用于目前高速發展的高端電子數碼產品.低消耗電流,高穩定性,精度高,低抖動,低功耗,覆蓋頻率范圍寬,主要應用于無線通信,智能手機,筆記本電腦,藍牙,數碼相機,WLAN網絡等產品,符合RoHS/無鉛.
.jpg)
| 項目 | 符號 | 規格說明 | 條件 | |||||
|---|---|---|---|---|---|---|---|---|
| SG-310 SEF | SG-310 SDF | SG-310 SCF | SG-310 SDN | SG-310 SCN | ||||
| 輸出頻率范圍 | f0 | 2.000MHz ～ 48.000MHz | 3.000MHz ～80.000MHz | |||||
| 電源電壓 | VCC |
1.8V Typ. 1.6V ～2.2V |
2.5V Typ. 2.2V ～ 3.0V |
3.3V Typ. 2.7V ～ 3.6V |
2.5V Typ. 2.2V ～ 2.7V |
3.3V Typ. 2.7V ～ 3.6V |
||
| 儲存溫度 | T_stg | -40°C ～ +125°C | 裸存 | |||||
| 工作溫度 | T_use | -40°C ～ +85°C | ||||||
| 頻率穩定度 | f_tol | B: ±50 × 10-6, C: ±100 × 10-6 | -20°C ～ +70°C | |||||
| L: ±50 × 10-6, M: ±100 × 10-6 | -40°C ～ +85°C | |||||||
| - |
D:±20 × 10-6 S:±25 × 10-6 |
-20°C ～ +70°C | ||||||
| - | R:±25 × 10-6 | -30°C ～ +85°C | ||||||
| - | P:±20 × 10-6 | -30°C ～ +85°C | ||||||
| - | J:±25 × 10-6 | -40°C ～ +85°C | ||||||
| 功耗 | ICC | 1.5mA Max. | 1.5mA Max. | 1.5mA Max. | 4.0mA Max. | 5.0mA Max. |
無負載條件, 2MHz ≤ f0 ≤ 4MHz |
|
| 1.5mA Max. | 1.5mA Max. | 2.0mA Max. |
無負載條件, 4MHz < f0 ≤ 8MHz |
|||||
| 1.5mA Max. | 2.0mA Max. | 2.5mA Max. |
無負載條件, 8MHz < f0 ≤ 16MHz |
|||||
| 2.0mA Max. | 2.0mA Max. | 2.5mA Max. |
無負載條件, 16MHz < f0 ≤ 25MHz |
|||||
| 2.0mA Max. | 2.5mA Max. | 3.5mA Max. |
無負載條件, 25MHz < f0 ≤ 33MHz |
|||||
| 3.0mA Max. | 3.5mA Max. | 4.5mA Max. |
無負載條件, 33MHz < f0 ≤ 48MHz |
|||||
| - | 6.0mA Max. | 7.0mA Max. |
無負載條件, 48MHz |
|||||
| 待機電流 | I_std |
0.7μA Max. (0.2μA Typ.) |
1.5μA Max. (0.5μA Typ.) |
2.0μA Max.(1.0μA Typ.) | 10µA Max. | |||
| 占空比 | SYM | 45% ～55% | 45% ～55% | 45% ～55% | 45% ～ 55% | 2MHz ≤ f0≤16MHz |
50% VCC極 L_CMOS ≤ 15pF |
|
| 40% ～60% |
16MHz |
|||||||
| 40% ～60% |
40MHz |
|||||||
| 輸出電壓 | VOH | 90% VCC Min. | IOH=-3mA | |||||
| VOL | 10% VCC Max. | IOL=3mA | ||||||
|
輸出負載條件 （CMOS） |
L_CMOS | 15pF Max. | ||||||
| 輸入電壓 | VIH | 80% VCC Min. | 70% VCC Min. | |||||
| VIL | 20% VCC Max. | 30% VCC Max. | ||||||
| 上升/下降時間 | tr / tf | 4ns Max. |
20% VCC ～ 80% VCC極, L_CMOS=15pF |
|||||
| 振蕩啟動時間 | t_str | 10ms Max. | 2ms Max. | 在90% VCC 時，所需時間為0秒 | ||||
| 頻率老化 | f_aging | ±5 × 10-6 / year Max. | ±3 × 10-6 / year Max. |
+25°C,第一年, VCC=1.8V, 2.5V, 3.3V |
||||
| - | ±10 × 10-6 Max. | +25°C,10年 | ||||||
.jpg)
愛普生1.jpg)
日本精工愛普生接受了中國蘇州政府2007 年的招商引資,命名為【愛普生拓優科夢水晶元器件(蘇州)有限公司】 愛普生拓優科夢（Epson Toyocom）是精工愛普生株式會社與愛普生（中國）有限公司共同投資成立的有限責任公司（外商合資）.目前注冊資本2500萬美金.現員工人數：1500人.主要從事壓電石英晶體系列產品的生產,投資初期主要生產32.768KHZ系列產品,從2009年起32.768K系列產品轉向馬來西亞量產.蘇州愛普生工廠就以生產高端的石英晶體振蕩器為主,普通石英晶體諧振器為輔.
.jpg)
石英晶體的驅動功率是指石英晶體共振子的消耗功率. 一般是以微瓦(microwatt)表示. 振蕩線路的設計上必須提供適當?shù)墓β首屖⒕w共振子開始起振并維持振蕩. 石英晶體的振蕩是屬于物理上的高頻機械振動, 振蕩時的電氣阻抗值約在10~100奧姆以下( 依頻率范圍及尺寸大小有差異).
境保護方針.jpg)
實現目標中聲明它的管理哲學,促進可持續增長,并增加企業價值在長期,中期愛普生相信不斷提高和加強公司治理,實現透明、公平、及時、果斷決策.2015年9月,公司建立了自己的公司治理政策總結其哲學和政策與治理.有效公司治理的普遍社會規則和操作環境,愛普生將審查這一政策,并進行必要的修改,按年度計算. .jpg)
